一、產品簡介：

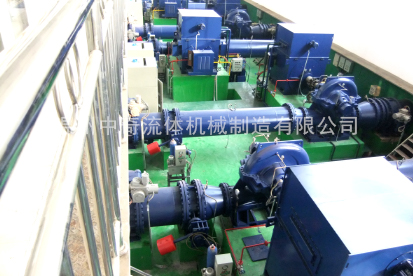

液控緩閉止回蝶閥系列產品廣泛應用于水利、熱電、給排水、化工、冶金等各類泵站。主要安裝在水泵出口處，替代止回閥和閘閥的功能。工作時，閥門與水泵配合，按照預先設定的程序，分快關和緩閉兩階段關閥，有效地消除和抑制管路水錘，是保證水泵機組和管網系統安全可靠遠行的理想設備。
本系列閥門液壓站和電氣控制箱與閥體分離就近安裝，也可以聯體安裝。閥體可臥式安裝，也可以立式。
本系列閥門按照蓄能方式可分為蓄能器式和重錘式兩類。
此系列產品又稱為：“液控止回蝶閥，液控緩閉蝶閥,液控蝶閥”
它具有以下特點：
1． 可取代水泵出口截止閥和止回閥，并集機、電、液于一體，占地面積小。
2． 自動化程度高，可就地、遠程及聯動控制。
3． 電氣系統可采用PLC智能控制系統，也可以采用普通型繼電器式系統。
4． 液壓系統電機功率小，工作效率高，保壓性能好，油泵啟動間隔時間長。
5． 液壓系統具有自動保壓功能，保壓時間長，油泵啟動間隔可到500小時。
6． 有明顯的開度指示和機械限位調節機構，行程開關裝置防水防塵設計，不外露，性能穩定，使用壽命長。
7． 電氣操作界面人性化、多樣化，可設計普通按鈕式、文本式、觸摸屏式，也可根據客戶的需要，設計最新的人機操作界面
二、技術參數
產品型號：HBD743H、HD741H、KD741H或其他
公稱通徑：DN100~DN4000
公稱壓力：PN2.5~PN64
適用介質：清水、泥沙水、海水、油品、噴煤粉、焦?fàn)t煤氣、含塵氣體等
介質溫度：≤80℃
開閥時間：3~120秒(可調)
關閥時間：3~120秒(可調)
動力電源：AC380V
控制電源：AC220V、DC220V、DC110V或DC24V
遠程控制：開閥、關閥、停止 等
遠程信號：無源的開關量信號、4~20mA模擬量閥位反饋信號
注：若需要產品詳細技術參數及資料，請與中奇液控技術支持部聯系。
|
